Главная / Оборудование для ковки / Станок усиления и сплющивания профильной трубы

Станок предназначен для «усиления» профильной трубы путем прокатки между роликов, а также для сплющивания кончиков без текстуры.

Материал роликов: сталь 3
Материал эксцентриков: сталь 45 закаленная
Материал валов: сталь 45

Материал работы:

усиление:
— профильная труба 10х10×2мм;
— профильная труба 15х15×2мм;
— профильная труба 20х20×2мм;

сплющивание:
— профильная труба 10х10;
— профильная труба 15х15;
— профильная труба 20х20;
— квадрат: до 20мм (на горячую);

Габариты:
275х265х200 мм; 25 кг

СРОК СЛУЖБЫ СТАНКОВ — 20 ЛЕТ

Станки отличаются высокой прочностью. Все детали станков, на которые выпадает максимальная нагрузка (оси, ролики, эксцентрики, насадки) изготавливаем из особо прочной конструкционной легированной стали марки 45Х

Изделия не стираются. Произведена термообработка деталей и закалка током высокой частоты

Станки не подвержены коррозии. Корпусные детали покрашены специальной антикоррозионной износостойкой краской

Комплектация:

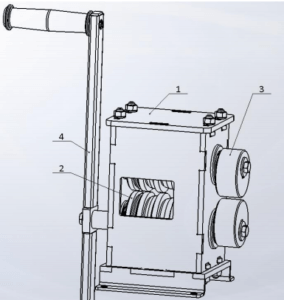

Рис.1 «Общий вид станка »
«УСИЛЕНИЕ ПРОФ. ТРУБЫ +СПЛЮЩИВАНИЕ КОНЧИКОВ»

  • станок в сборе 1 шт; (1 на рис. 1);
    • усиливающий ролик; (2 на рис. 1);
    • эксцентрик(3 на рис. 1);
  • ручка 1 шт; (4 на рис. 1);

Описание конструкции работы:

Перед началом работы необходимо закрепить станок на устойчивой поверхности. Надеть ручку на вал и зафиксировать болтом. Для начала работы необходимо отрезать заготовку трубы необходимой длины. Затем вставить трубу в соответствующий ручей на ролике, упереть ее и начать крутить ручку так, чтобы ролики затягивали заготовку.

ВНИМАНИЕ! После проката возможно незначительное искривление профильной трубы.

Перед началом работы по сплющиванию кончика, необходимо усилить трубу. Затем зажать кончик трубы между эксцентриками и начать вращать ручку так, чтобы трубу выталкивало при сплющивании. Перед началом работы по сплющиванию кончика у квадрата, его необходимо нагреть до ковкого состояния и произвести вышеописанные действия.
