насадка «Кольцо 76» на станок холодной ковки «УЛИТКА»

Цена:

205.00 руб.

250 руб.

В избранноеRemove from Wishlist

В избранное

~5942 RUB

~58 USD

~51 EUR

*Примерная цена (справочно) в иной валюте для нерезидентов Республики Беларусь

Кол-во:

- +

Товар добавлен в корзину!

Oops! Something went wrong while submitting the form.

ТОЛЬКО ПОД ЗАКАЗ!

Приспособление предназначено для скручивания заготовок в кольцо заявленного диаметра.

Материал основания: г/к сталь 4мм;

Материал работы:

— пруток до 10 мм
— квадрат до 10мм

Диаметр кольца (по внутренней стенке): 133±1,5мм;

Количество витков (квадрат 10мм): 7шт;

Габариты:
121х96х133мм; 1,6 кг

СРОК СЛУЖБЫ СТАНКОВ — 20 ЛЕТ

Станки отличаются высокой прочностью. Все детали станков, на которые выпадает максимальная нагрузка (оси, ролики, эксцентрики, насадки) изготавливаем из особо прочной конструкционной легированной стали марки 45Х

Изделия не стираются. Произведена термообработка деталей и закалка током высокой частоты

Станки не подвержены коррозии. Корпусные детали покрашены специальной антикоррозионной износостойкой краской

Комплектация:

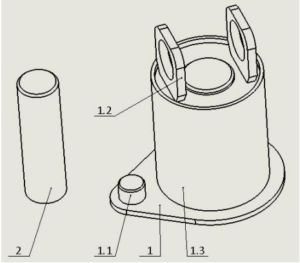

Рис. 1 «Общий вид насадки «Кольцо 133″»

• Кольцо в сборе: 1 шт; (1 на рис. 1);
  • упор фиксирующее ( 1.1 на рис. 1);
  • проушина ( 1.2 на рис. 1);
  • барабан ( 1.3 на рис. 1);
• Упор удлиненный: 1 шт; (2 на рис. 1)

Описание конструкции работы:

Перед началом работы необходимо убедиться в отсутствии зазубрин на центральной оси станка «Улитка», а также посторонних предметов в отверстии ответной детали на карусели приспособления. Смазать солидолом центральную ось станка «Улитка». Установить на станок «Улитка» упор удлиненный. Отрезать заготовку необходимой длинны.

ВНИМАНИЕ! Следите, чтобы трущиеся детали всегда были достаточно смазаны.

Для использование насадки необходимо приобрести станок холодной ковки «УЛИТКА».
